合潔科技電子潔凈工程 芯片潔凈廠房裝修、設備布局與管線設計的系統性實踐
隨著半導體產業的飛速發展,芯片制造的精度與良率要求日益嚴苛。在此背景下,一座功能完備、運行穩定、符合嚴苛標準的潔凈廠房,成為保障芯片生產順利進行的基礎設施核心。合潔科技作為專業的電子潔凈工程服務商,深諳芯片制造的特殊需求,在潔凈廠房裝修、機器設備布局與管線設計等方面,形成了一套系統化、科學化的工程服務體系。

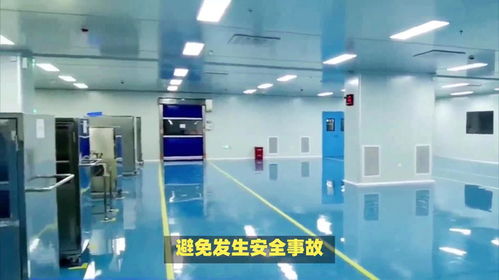

一、 芯片潔凈廠房裝修:構筑微觀世界的“屏障”
芯片潔凈廠房并非簡單的無塵車間,它是一個對空氣潔凈度、溫濕度、微振動、靜電控制、AMC(氣態分子污染物)等均有極端要求的高度復雜環境。合潔科技的裝修工程以此為出發點:
- 結構設計與材料選擇:采用防塵、防靜電、耐腐蝕、易清潔的專用板材與涂層。地面通常選用高架地板或環氧自流坪,墻面與天花板采用金屬壁板,確保整體氣密性,為高等級空氣凈化(如ISO 1-5級)提供物理基礎。
- 環境參數精準控制:集成高效FFU(風機過濾單元)系統、精密恒溫恒濕空調系統、壓力梯度控制系統,確保核心生產區(如光刻區)的環境參數波動被控制在極小的范圍內。
- 防微振與EMC設計:針對精密測量與光刻設備,進行專業的減振基礎設計和電磁兼容(EMC)屏蔽處理,隔絕外部振動與電磁干擾。
二、 機器設備布局:優化生產流程與空間效率
廠房內動輒數千萬乃至上億的精密設備,其布局直接關系到生產效率、物流順暢度與運維便利性。合潔科技遵循以下原則進行科學規劃:
- 工藝流程導向:以芯片制造的典型流程(如光刻、刻蝕、薄膜沉積、清洗、檢測等)為主線,合理安排各功能區域和設備位置,減少硅片(Wafer)在工序間的傳輸距離與等待時間,實現單向流或Z型流,避免交叉污染。
- 設備特性與支持需求:充分考慮不同設備的尺寸、重量、功耗、散熱、振動以及所需支持的電力、氣體、化學品管線的接入點,預留充足的安裝、操作和維護空間。重型設備需進行專項結構承載力評估。
- 人機物流分離:設計獨立的人員凈化通道、物料傳遞通道(如傳遞窗、升降機)和廢棄物運出路徑,實現潔凈流與污染流的有效隔離,保障核心生產區的潔凈度。
三、 管線綜合設計:廠房的“血脈”與“神經”系統
潔凈廠房內密布著各種管線,猶如人體的血管與神經網絡,其設計的合理性決定了工廠運行的可靠性與靈活性。
- 管線集約化與模塊化:對電力(包括不同電壓等級、UPS)、超純水(UPW)、工藝冷卻水(PCW)、特種氣體(高純、有毒、易燃)、化學品輸送、真空、排氣(工藝尾氣、酸性/堿性廢氣)等系統管線進行統籌規劃。大量采用架空技術夾層(二次配管空間)或高架地板下空間進行分層敷設,實現干濕分離、危險隔離,便于檢修與未來擴容。
- 材料與安全標準:根據輸送介質的不同,嚴格選用EP級不銹鋼管、雙套管、特氟龍管等高品質材料。對危險氣體和化學品管線,設計泄漏檢測、緊急切斷和尾氣處理裝置,確保本質安全。
- 智能化集成:將各類管線的監控點(壓力、流量、純度、泄漏報警)接入工廠的中央監控管理系統(BMS/FMCS),實現實時監測、數據記錄與智能預警,為預測性維護提供支持。
四、 合潔科技設施工程服務的核心價值
合潔科技提供的不僅僅是分項的施工,而是從規劃咨詢、設計、施工、調試到驗證、運維支持的全生命周期服務。其核心價值在于:
- 跨專業整合能力:深度融合建筑、暖通、電氣、自控、工藝、安全等專業知識,提供一體化解決方案。
- 合規性與前瞻性:嚴格遵循國內外半導體行業標準(如SEMI、ISO 14644)及安全規范,同時在設計中充分考慮技術迭代與產能擴展的需求。
- 項目全過程管理:通過科學的項目管理,確保工程在預算內按時、高質量交付,最大限度減少對客戶未來生產計劃的影響。
芯片潔凈廠房是資金與技術高度密集的現代化工業藝術品。合潔科技通過將精密的裝修、高效的設備布局與可靠的管線設計系統整合,為芯片制造企業構筑了堅實、靈活、智能的生產基礎設施。這不僅是物理空間的搭建,更是對生產工藝的深刻理解與護航,是提升我國半導體產業鏈自主可控能力的重要一環。
